| 一、仪器用途
SMZ-200 系列立体显微镜在观察物体时能产生正立的三维空间影像。立体感强，成像清晰和宽阔，又具有长工作距离，并是适用范围非常广泛的常规显微镜。立体显微镜操作方便、直观、检定效率高，适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷（印刷错位、塌边等）的检定、单板PC的检定、真空荧光显示屏VFD的检定等等。配测量软件可以测量各种数据。
二、仪器特点
1.光学系统优越，成像清晰，分辨率高，立体感强。
2.光学系统中左右光路分开，棱镜使物像成正像，与物体方位相一致，犹如双眼直接观察
物体一样，具有切实之感。
3.出射光轴倾斜角度为45°，便于操作观察，同时目镜头可绕工作台作360°旋转这对解剖
及操作者极为有利。
4.WP10X目镜是高眼点平场目镜，视场达Φ20mm，整个视场平正，使戴眼镜的操作者不受任
何限制。
5.双目镜筒瞳孔距调节范围大（55mm—75mm），适宜不同瞳距者，调节方便。
三、技术参数
1.目镜
| 附加镜 |
工作距离(mm) |
放大倍数 |
视场范围(mm) |
| 无 |
110 |
6.5X-45X |
32-4.4 |
| 0.5X |
170 |
3.2X-22.5X |
63-8.8 |
| 2.0X |
31 |
13X-90X |
15.5-2.2 |
2.物镜变倍范围：0.65--4.5X
3.变 倍 比：7：1
4.双目瞳距调节范围：55--75mm
5.工作距离：100mm 移动工作距离：200mm
6.玻璃载物工作台：直径95mm
7.卤钨灯12V/20W（落射用），荧光灯12V/5W（透射用）
8.光学放大倍数：6.5—45X（可另购2X大物镜、25X目镜达到225倍）
9.成像系统:高像素CCD
四、系统组成

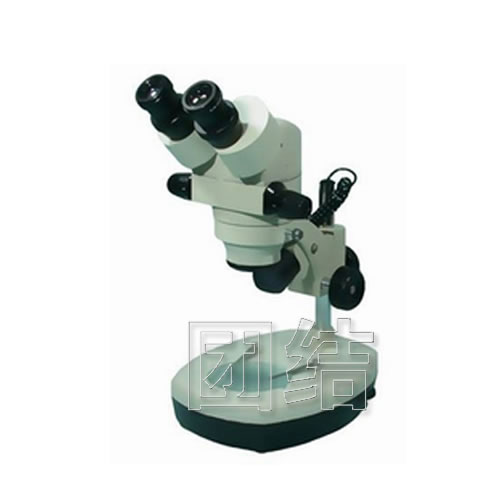

双目型（SMZ-200） ：1.立体显微镜

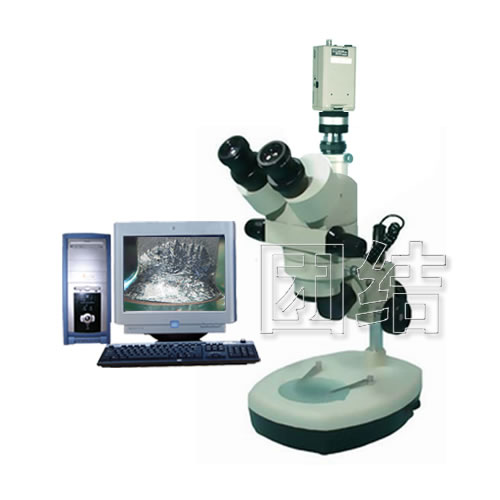

三目型（SMZ-200V）：1.立体显微镜 2.适配镜 3.摄像器 4.图像采集卡
五、选购件
1.目镜：20X 25X
2.大物镜：0.5X 2X
3.光纤冷光源（亮度可调）
4.LED灯（环形灯，亮度可调）
5.二维测量软件 |
