| 一、仪器用途
检测显微镜适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非鑫属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。仪器特点：采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能，导柱升降装置，可以快速调整工作台与物镜之间的距离，适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动，机构升降平稳。适用于学校、科研、工厂等部门使用。
二、系统简介

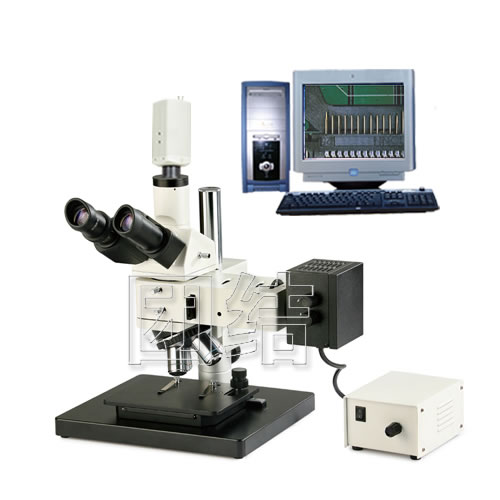

检测显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类型 |
放大倍数 |
视场直径(mm) |
| 大视野目镜 |
10X |
22 |
2.物镜
| 类型 |
放大倍数 |
数值孔径(NA) |
工作距离(mm) |
无限远平场
消色差物镜 |
5X |
0.12 |
26.1 |
| 10X |
0.25 |
20.2 |
| 20X |
0.40 |
8.8 |
| 50X |
0.70 |
3.68 |
3.光学放大倍数：50X—500X
4.三目镜30˚倾斜,可100%通光摄影,内置视场光栏、孔径光栏、推拉式检偏器与起偏器
5.五孔(内向式滚珠内定位
6.粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:1μm
7.机械工作台：底座外形尺寸：300mmX240mm 机械式载物台外形尺寸：185mmX140mm，移动范围：横向35mm，纵向:30mm；
8.最大试样高度:90mm
9.照明: 6V30W卤素灯，亮度可调
10.转盘式:滤色片组蓝、黄、绿、磨砂各1
11.防霉：特有的防霉系统
四、系统组成
(TAM-770)：1、检测显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
五、总放大参考倍数
TAM-770型：50—2500倍
六、选购件
1.物镜:40X 60X 80X 100X
2.目镜:10X(分划)
3.图像测量软件
4.图像分析软件 |
