| 一、仪器用途
仪器通用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业广泛使用.
1.仪器采用彩色CCD摄像机、变焦距物镜与十字线发生器作为测量瞄准系统;
2.由二座标工作台、光柵尺及数据处理系统;
3.仪器具有多种数据处理、显示、输入、输出功能,特別是工件摆正功能很实用;
4.仪器备有RS232界面，与电脑连接后，采用专门测量软件可对测量图形进行处理
二、产品特点
本系统是将传统的显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。它不但能将所观察的工件显示在计算机屏幕上，还能将所观察的图像在计算机很方便地测量图形的任何几何图形（点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度等等），快速测量工件之尺寸，自动标注，是一种比较经济实惠的计量仪器。
三、技术规格参数
| 技术规格 |
| 工作台 |
仪器型号 |
TAM-1500 |
TAM-3000 |
| 金属台尺寸(mm) |
354×228 |
500×330 |
| 玻璃台尺寸(mm) |
210×160 |
350×250 |
| 运动行程(mm) |
150×100 |
300×200 |
| 仪器重量（kg） |
100 |
140 |
| 外型尺寸长×宽×高(mm) |
540×560×850 |
760×600×900 |
X、Y、Z数显解度
0.5 μm |
X、Y坐标示值误差：
(3+L/75) μm (L为被测长度，单位：mm) |
| 测量与瞄准系统 |
摄影器: 1/3"彩色CCD 工作距离 108mm |
变焦物镜倍率: 0.7~4.5X 视频总倍率: 40~255X
物方视场 : 7~1.1mm |
| X、Y、Z数显解析度：0.5um Z 轴升降: 150 mm |
| X.、Y坐标测量示值误差≤ （3+L/75）µm L为被测长度(单位：mm) |
| 照明: 表面光源与透射光源均用LED ,亮度可调电源: 220V(AC) ,50HZ ,30W |
| 标准配置：00系列主机、测量软件。计算机（显示器）为选项购件 |
四、附件选购
| 物镜 |
视频放大倍数 |
物方视场(mm) |
工作距离(mm) |
| 0.5X |
20X～128X |
14～2.2 |
189 |
| 2X |
80X～510X |
3.5～0.6 |
38 |
|

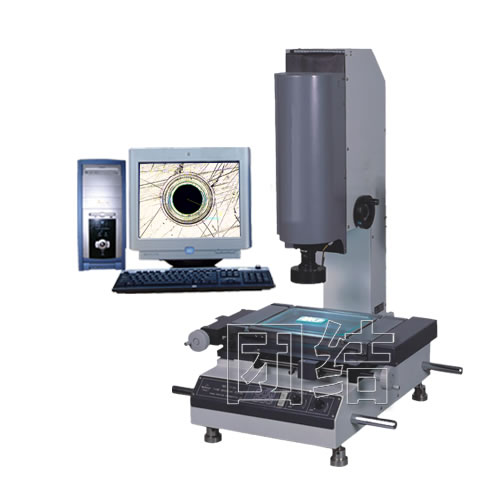

测量大平台检测仪 TAM-1500

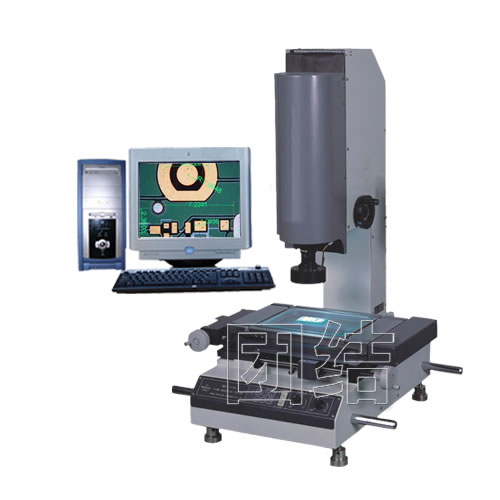

测量大平台检测仪 TAM-3000
|
